控制系统

一、产品介绍：

电加热系统中温度控制是一个极其重要的部分，温度控制方式有很多种，我们选择控制方式必须从整个系统来考虑，质量好的电加热器如配置了不合适的电气控制方式，整个系统的寿命将大打折扣。然而对电加热器的电器配置，并不是电器配置越越高好，设计人员应根据现场的工况进行合理配置，为用户提供一个性价比较高的电气控制系统。

温度控制方式:

目前常用的温度控制方式有以下几种：

      位式控制（on/off）

      比例控制（P）

      比例积分控制（PI）

      比例微分控制（PD）

      比例积分微分控制（PID）

      PLC等计算机智能控制

      在线非接触式温度控制

    1. 位式控制：

       这种控制是当给定值温度高于设定值时，加热器关闭，下限温度低于设定值时，开启加热器，温度始终在一个范围内，见图，这种控制形式简单可靠，一般用于传导型或对流型加热的场合。

    2.比例型控制：

      它有上下限两个给定值，当温度低于下限给定值时温控器全开；当温度在上、下限给定值之间时温控器部分开启；当温度超过上限给定值时执行器全闭。（如管状加热器为加热元件时，可采用比例调节实现加热与保温功率的不同）在一个温度范围内，（即通常说的比例调节，一般为±10℃），当低于这个温度时，加热器功率运行，高于这个范围，加热器被关闭，在这个范围时，则加热器功率随温度的升高而降低，后稳定于曲线某一基点，如图所示，比例型控制可消除″开/关″型控制的温度波动，但温度的稳定点因加热系统的不定于某点，如图所示，比例型控制可消除″开/关″型控制的温度波动，但温度的稳定点因加热系统的不同而不同，见图。所以次开启加热系统并达到稳态时，要用手工对稳定点进行补偿；为了控制精度，比例控制一般不用于负载变化范围较大的场合。


    3.比例微积分控制（PID控制）：



 比例积分调节会使调节过程增长，温度的波动幅值增大，为此再引入微分（D）调节。微分调节是指调节器的输出与偏差对时间的微分成比例，微分调节器在温度有变化“苗头”时就有调节信号输出，变化速度越快、输出信号越强，故能加快调节速度，降低温度波动幅度，比例调节、积分调节和微分调节的组合称为比例积分微分调节。（一般采用晶闸管、调功器等调节器为执行器）比例积分控制是在比例控制的基础上增加积分、微分控制，在正确设定PID参数后（也可自动设定），可减少或消除，起始时的温度波动和温度偏差，并很快在温度设置处稳定下来。见图，PID控制常用于控温精度较高或负载波动较大的场合


    4.串级控制：

      上述的控制，在负载变化较大时，其温度很难一直维持在设置值。为达到这一目的，我们可以增加一个和更多个传感器，监视负载的变化，在温度还未变化时，就及时调整功率，温度的稳定。例如，在一个加热流动介质的系统中，流量变化时PID控制要等温度变化时才会调整功率，这有一个较大的迟后性，而串级控制，有一个流量传感器，当流量变化时，功率就及时调整，了介质温度的稳定性。控制系统可以方便地和DCS系统联接，实现自动控制。



5.PLC等计算机控制：

可以对加热对象进行人工智能温度控制，从而达到佳的加热温度的控制品质。例如：多时段加热控制，人工自适应加热控制等过程控制。

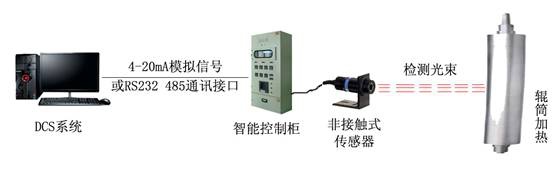

  6．在线非接触式温度控制：

       主要应用于在线检测及控制运动物体的工艺温度（如在线控制滚动物体、位移物体的工作温度）等场合。

特点:能从中心发出的瞄准激光束(不是单激光束)来根据激光束的大小来判断目标大小,可调焦。如有玻璃隔物,也可通过调节进行穿透玻璃进行准确测温。



二、技术参数：

距离系数： 50：1；100：1 ；150：1 ；250:1(特殊)

具有快速响应时间： 1ms 对测量高速运动的物体和要求快速测出温度适合。

小目标物体： 0.35mm (相当于一根锈花针大小)。

测量距离:在4米远的距离可测量15mm的小目标温度.距离与目标大小有关。

控温精度：±1℃,

探头工作温度： 250℃ （不需冷却装置）

电源电压： 24VDC

控制方式： 标准模拟输出4~20mA （PID 可调输出）或RS232（57.6K） 485 通讯，可与PLC,触摸屏配套使用。

使用场合：温度控制系统不仅在工业设计、工程建设中应用广泛，而且在人们的日常生

活中也常常需要用到温度控制。大到大型钢铁厂、化工厂等，小到酒店、温室、家电等。
