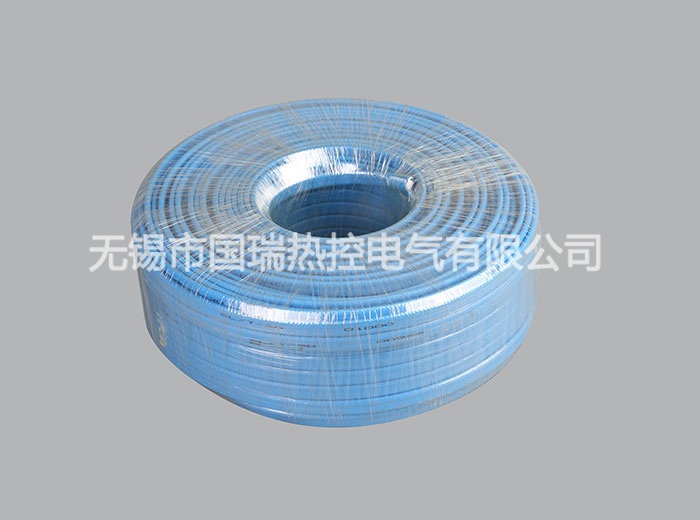

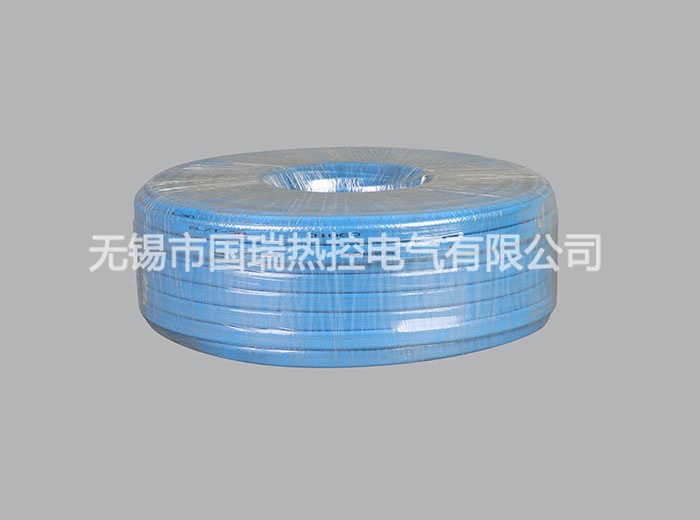

地热电缆
一、产品说明
1、特点:
低温辐射发热电缆采暖系统由地热电缆和温控器两部分组成,地热电缆铺设于地面中,温控器安装于墙面上。
当室内环境温度或地面温度低于温控器设定的温度时,温控器接通电源,地热电缆通电后开始发热升温,发出的热量被覆盖着的水泥层吸收,然后均匀地加热室内空气,还有一部分热量以远红外辐射的方式直接释放到室内。
该种方式的采暖系统把整个地面作为散热器,室内温度上层低而下层高,有温足而顶凉的感受,使您感到舒适而自然。

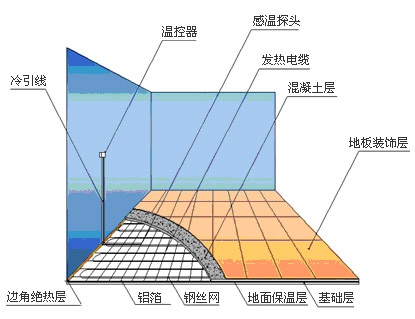

地热电缆的基本统构造:
地热电缆系统主要由地面部分及温控器构成

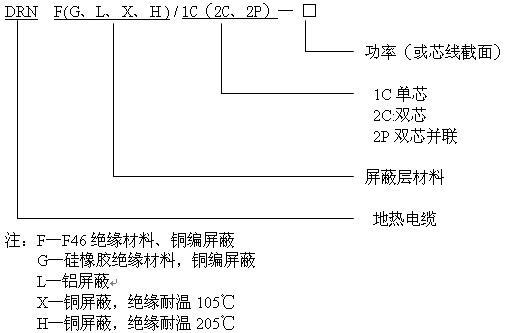

2、地热电缆的型号含义:
3、DRNF/1C系列产品规格:
型 号 |
芯线截面(mm2) |
使用长度(m) |
DRNF/1C1.0 |
1 |
100~500 |
DRNF/1C2.0 |
2 |
300~1000 |
DRNF/1C3.0 |
3 |
500~1500 |
DRNF/1C4.0 |
4 |
800~1200 |
DRNF/1C5.0 |
5 |
1000~1500 |
·介电强度: 2000V/1min
·绝缘电阻:
≥100MΩ/hm
·护缘允许高连续温度: 180℃
·低允许安装温度: -40℃
·安装弯曲半径: ≥5D (D:线缆直径)
应用场合:
·体育场馆、会议厅、影剧院、商场、学校、大棚等场所的大面积采暖。
·草坪、运动场地、公路、桥梁、坡道、机场跑道等场所的防冻融雪。
·各类建筑的消防及给排水大长度管道及工业场所的大长度管道的伴热保温。
4、DRNG/1C系列产品规格
型 号 |
220V时的功率(W) |
长 度(m) |
外 径φ(mm) |
DRNG/1C240 |
240 |
11 |
5.5 |
DRNG/1C490 |
490 |
20 |
5.5 |
DRNG/1C600 |
600 |
29 |
5.5 |
DRNG/1C880 |
880 |
40 |
5.5 |
DRNG/1C1170 |
1170 |
54 |
5.5 |
DRNG/1C1560 |
1560 |
72 |
5.5 |
DRNG/1C1760 |
1760 |
86 |
5.5 |
DRNG/1C2200 |
2200 |
106 |
5.5 |
·介电强度: 2000V/1min
·绝缘电阻:
≥100MΩ/hm
·护缘允许高连续温度: 150℃
·低允许安装温度: -40℃
·安装弯曲半径: ≥5D (D:线缆直径)
应用场合:
·公寓、住宅、宾馆、体育场馆、会议厅、影剧院、商场、学校、医院等场所的采暖。
·大棚育苗、花坛草坪、体育场地、公路坡道、桥梁等场所的冬季防冻、保温。
·各类建筑、消防给排水管道、民用及工业管道等场所的伴热、保温。
5、DRNL/1C系列产品规格
型 号 |
220V时的功率(W) |
长度(m) |
外径φ(mm) |
DRNL/1C300 |
300 |
17 |
6.5 |
DRNL/1C400 |
400 |
23 |
6.5 |
DRNL/1C500 |
500 |
29 |
6.5 |
DRNL/1C600 |
600 |
35 |
6.5 |
DRNL/1C700 |
700 |
41 |
6.5 |
DRNL/1C850 |
850 |
50 |
6.5 |
DRNL/1C1000 |
1000 |
58 |
6.5 |
DRNL/1C1250 |
1250 |
73 |
6.5 |
DRNL/1C1400 |
1400 |
82 |
6.5 |
DRNL/1C1750 |
1750 |
1404 |
6.5 |
DRNL/1C2200 |
2200 |
126 |
6.5 |
DRNL/1C2600 |
2600 |
148 |
6.5 |
DRNL/1C3100 |
3100 |
178 |
6.5 |
·介电强度: 2000V/1min
·绝缘电阻:
≥100MΩ/hm
·护缘允许高连续温度: 85℃
·低允许安装温度: -15℃
·安装弯曲半径: ≥5D (D:线缆直径)
应用场合:
·公寓、住宅、宾馆、体育场馆、会议厅、影剧院、商场、学校、医院等场所的采暖。
·大棚育苗、花坛草坪、体育场地、公路坡道、桥梁等场所的冬季防冻、保温。
·各类建筑、消防给排水管道、民用及工业管道等场所的伴热、保温。
6、DRNX/2C系列产品规格
型 号 |
220V时的功率(W) |
长度(m) |
外径φ(mm) |
DRNX/2C250 |
250 |
25 |
6×8 |
DRNX/2C270 |
270 |
30 |
6×8 |
DRNX/2C315 |
315 |
35 |
6×8 |
DRNX/2C360 |
360 |
40 |
6×8 |
DRNX/2C450 |
450 |
50 |
6×8 |
DRNX/2C540 |
540 |
60 |
6×8 |
DRNX/2C630 |
630 |
70 |
6×8 |
DRNX/2C720 |
720 |
80 |
6×8 |
DRNX/2C810 |
810 |
90 |
6×8 |
DRNX/2C900 |
900 |
100 |
6×8 |
DRNX/2C1080 |
1080 |
110 |
6×8 |
·介电强度: 2000V/1min
·绝缘电阻:
≥100MΩ/hm
·低允许安装温度: -15℃
·安装弯曲半径: ≥5D (D:线缆厚度)
应用场合:
·公寓、住宅、宾馆、体育场馆、会议厅、影剧院等场所的采暖。
·花坛草坪、温室、体育场地、公路坡道、等场所的防冻、保温。
·各类建筑、消防给排水管道、民用及工业管道等场所的伴热、保温。
·房屋檐头、冷库等场所的防冻、化雪。
·冬季混凝土建筑施工现场的防冻、养护。
·其它适合使用的场所。
